Percobaan 3

                                                    [KEMBALI KE MENU SEBELUMNYA]

                                    DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

a. Dengan masukan sinyal gelombang sinusoidal

Besaran yang diamati	Gambar bentuk sinyal	Vmax		Vmin
Tegangan masukan,Vi		10V		-10V
Tegangan keluaran, Vo (untuk clamper positif)		0.3V		-2.99
Tegangan keluaran, Vo (untuk clipper negatif)			0.43	-13.5V
Tegangan keluaran, Vo (untuk clamper berpanjar  +3V)		2.99		-2.99



2. Alat dan Bahan [Kembali]

a. alternator

b. resistor

c. diode

d. batrai

e. osiloskop

 f. kapasitor

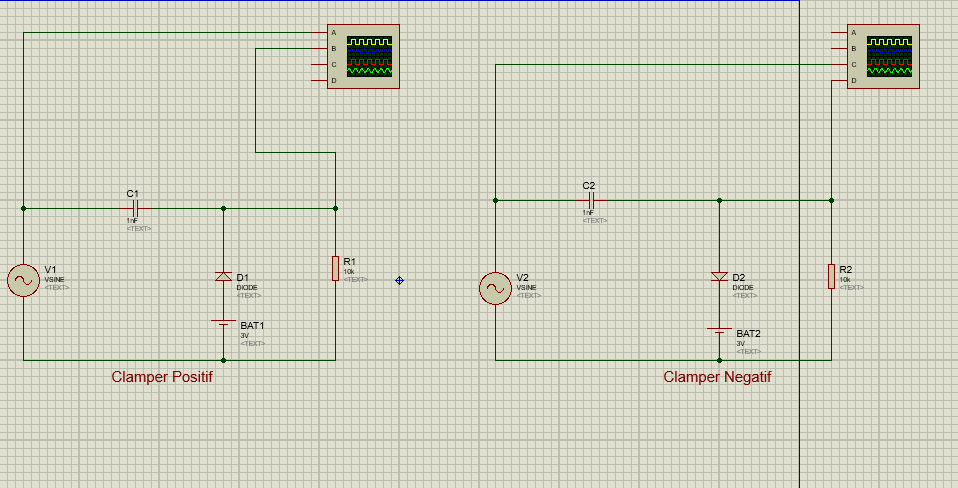

3. Rangkaian Simulasi[Kembali]

4. Prinsip Kerja Rangkaian [Kembali]



        Clamper Positif

Sumber yang digunakan merupakan sumber AC dimana ada 2 kondisi, ketika ia bernilai positif dan ketika bernilai negatif. Dengan diode yang mengarah ke atas. Saat tegangan yang masuk bernilai negatif, maka arus akan mengalir menuju dioda, karena arus cenderung memilih lintasan dengan resistansi kecil, pada dioda terdapat tegangan kerja, apabila tegangan kerja terpenuhi dan dioda sudah dalam keadaan forward bias, maka arus dapat mengalir melewati dioda dan menuju kapasitor lalu kembali ke sumber dan begitu seterusnya. Pada saat ini kapasitor akan dalam keadaan charging. Dengan menggunakan KVL maka nantinya akan didapatkan bahwa Vout = -Vth.

Kemudian saat tegangan yang masuk berpolaritas positif, maka arus akan mengalir ke kapasitor menuju dioda. Namun karna dioda dalam keadaan reverse bias, maka arus tidak dapat mengalir dan akan menuju ke resistor lalu kembali ke sumber. Pada keadaan ini kapasitor dalam keadaan discharge.

·         Clamper Negatif

Sumber yang digunakan merupakan sumber AC dimana ada 2 kondisi, ketika ia bernilai positif dan ketika bernilai negatif. Saat tegangan yang masuk bernilai positif, maka arus akan mengalir menuju kapasitor lalu menuju ke dioda, karena arus cenderung memilih lintasan yang resistansinya lebih kecil, pada dioda terdapat tegangan kerja, apabila tegangan kerja terpenuhi dan dioda sudah dalam keadaan forward bias, maka arus dapat mengalir melewati dioda dan kembali ke sumber dan begitu seterusnya. Pada saat ini kapasitor akan dalam keadaan charging. Dengan menggunakan KVL maka nantinya akan didapatkan bahwa Vout = Vth.

Kemudian saat tegangan yang masuk berpolaritas negatif, maka arus akan mengalir menuju dioda. Namun karna dioda dalam keadaan reverse bias, maka arus tidak dapat mengalir dan akan menuju ke resistor lalu ke kapasitor dan kapasitor dalam keadaan discharge, lalu kembali ke sumber.

5. Video Simulasi [Kembali]

6. Analisa [Kembali]

Percobaan 3



1.       Bandingkan hasil percobaan dengan teori dan jelaskan.



Jawab:

    Dari yang telah diamati, pada percobaan dan teori terdapat suatu kesenjangan pada vmax dan vmin baik dari clamper positif maupun clamper negatif.

2.       Jelaskan pengaruh kapasitor pada rangkaian clamper.



Jawab:

    Pada rangkaian clamper, kapasitor digunakan untuk menyimpan tegangan dari sumber, sehingga ketika dioda berada pada panjar mundur, maka tegangan outputnya merupakan tegangan sumber ditambah dengan tegangan kapasitor. Jadi dapat dikatakan kapasitor sangat berpengaruh terhadap rangkaian clamper.



3.       Apa pengaruh besarnya tegangan dan frekuensi pada sumber AC terhadap sinyal output clamper?



Jawab:

     Pengaruh dari besarnya tegangan dan frekuensi pada sumber AC terhadap sinyal keluaran dari clamper ialah  pada pergeseran dari sinyal gelombang yang ditimbulkan, karena pada rangkaian clamper itu bermaksud untuk menggeser atau menjepit sinyal.  Sehingga Pergeseran dari sinyal dapat diliat dari besaran tegangan dan frekuensi dari sumber yang digunakan, yaitu sumber AC.



4.       Apa pengaruh arah dioda pada rangkaian clamper?



Jawab:

     Pengaruh arah dioda pada rangkaian clamper ialah untuk menentukan apakah rangkaian clamper merupakan clamper positif atau clamper negatif yang mana dapat diliat dengan arah diodanya (anoda dan katoda) . Jika arah katoda diatas sedangkan anoda dibawah maka rangkaian clamper tersebut merupakan rangkaian clamper positif, dan begitupun dengan sebaliknya.



5.       Apa pengaruh DC pada rangkaian clamper?



Jawab:

      DC disini merupakan baterai, sehingga dapat dilihat bahwa DC akan mempegaruhi pergeseran level tegangan ke nilai tertentu pada outpu.





     7 . Link Download [Kembali]

        Video[Download]

        Rangkaian [Download]
