LAPORAN AKHIR MODUL 1 PERCOBAAN 1

  [Kembali ke Menu Sebelumnya]

DAFTAR ISI

1. Komponen
2. Rangkaian
3. Flowchart
4. Listing Program
5. Video
6. Analisa
7. Link Download

1.  Komponen  [kembali]





Modul Arduino



LED

 Resistor

2. Rangkaian  [kembali]

3. Flowchart  [kembali]

4.  Listing Program  [kembali]

int button = 10;

int buttonState = 0;

void setup()

{

pinMode(2, OUTPUT);

pinMode(3, OUTPUT);

pinMode(4, OUTPUT);

pinMode(5, OUTPUT);

pinMode(6, OUTPUT);

pinMode(7, OUTPUT);

pinMode(8, OUTPUT);

pinMode(9, OUTPUT);

pinMode(button, INPUT);}

void loop()

{

buttonState = digitalRead(button);

if (buttonState == HIGH)

{

digitalWrite(2, HIGH);

digitalWrite(3, HIGH);

digitalWrite(4, HIGH);

digitalWrite(5, HIGH);

digitalWrite(6, HIGH);

digitalWrite(7, HIGH);

digitalWrite(8, HIGH);

digitalWrite(9, HIGH);

}

else

{

digitalWrite(2, LOW);

digitalWrite(3, LOW);

digitalWrite(4, LOW);

digitalWrite(5, LOW);

digitalWrite(6, LOW);

digitalWrite(7, LOW);

digitalWrite(8, LOW);

digitalWrite(9, LOW);

}

}

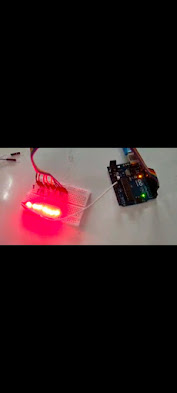

5.  Video  [kembali]

6.  Analisa  [kembali]

1). Bagaimana jika LED dipasang terbalik (kaki anoda yang terhubung ke ground dan kaki katoda terhubung ke arduino) dan jelaskan apa yang terjadi dan apa akibatnya?

    Jawab:

              Jika LED terpasang terbalik dimana kaki anoda yang terhubung ke grounf dan katoda yang terhubung ke arduino maka LED tidak akan bekerja karena aliran elektronnya terbalik yang mana untuk elektron harus mengalir dari negatif ke positif.

                 Pada saat dipasang terbalik, arus tidak bekerja dengan semestinya sehingga menyebabkan LED tidak akan berfungsi sebagaimana mestinya bahkan tidak akan hidup.

2). Apa fungsi resistor sebelum kaki anoda LED? dan bagaimana cara menentukan besar resistansi resistor?

    Jawab:

                Resistor berfungsi untuk membatasi jumlah arus yang akan mengalir melalui LED. Sehingga, dengan pembatasan arus yang dapat diterima oleh LED, jadi LED tidak akan error maupun rusak karena kelebihan arus yang masuk.

                Untuk menentukan hambatan resistansinya dapat mencari hambatan total ( R= V / I ) dan untuk mengetahui nilai resistansinya dapat menggunakan kode warna. Kode warna pada resistor ada yang memiliki kode warna sebanyak 4 gelang, 5 gelang, dan 6 gelang. Masing-masing gelang memiliki arti yang berbeda-beda dan nilai yang berbeda pula.

7. Link Download  [kembali]

• HTML    Link Download
• Rangkaian    Link Download
• Listing Program    Link Download
• Video  Link Download
• FlowChart   Link Download
